固話一：0510-88888016 賀部長
固話二：0510-88888017 孫經(jīng)理
固話三：0510-83076068 賀慶鎮(zhèn)
固話四：0510-83076658 姜園園
固話五：0510-83079993 高經(jīng)理
固話六：0510-83079994 季經(jīng)理
傳真：0510-83079997 自動接收
手機： 189 0152 2222 總經(jīng)理
手機：132 1875 9999 副總
手機：133 3878 6068 賀部長
手機：133 8220 6068 孫經(jīng)理
手機： 133 7366 1878 高經(jīng)理
上網(wǎng)洽談工具：QQ 473334606
郵箱：473334606@qq.com
地址：無錫市惠山區(qū)--錢橋鎮(zhèn)工業(yè)區(qū)--（南西漳工業(yè)園）運河西路2號倉庫
- 當(dāng)前位置：首頁 > 產(chǎn)品中心 > Q235B方管 > 正文

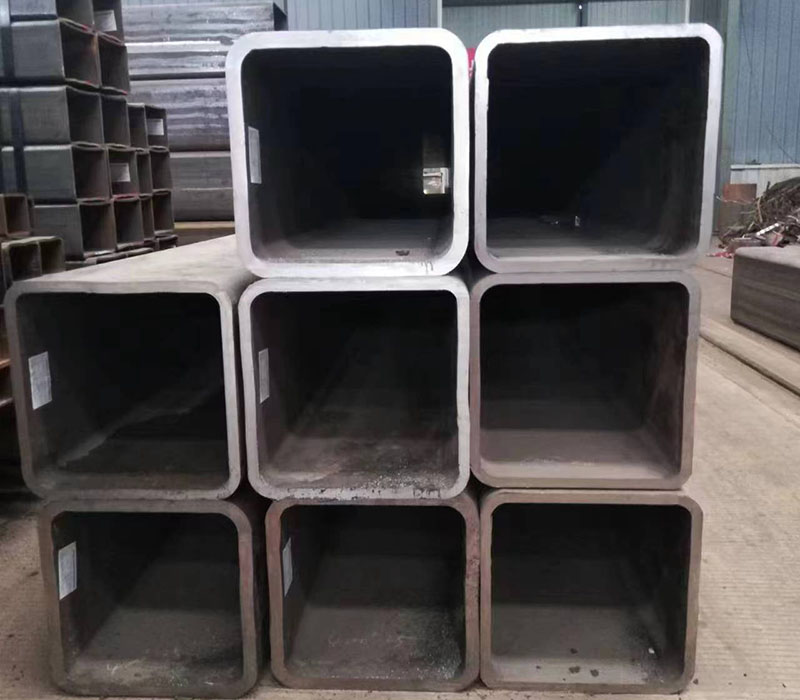

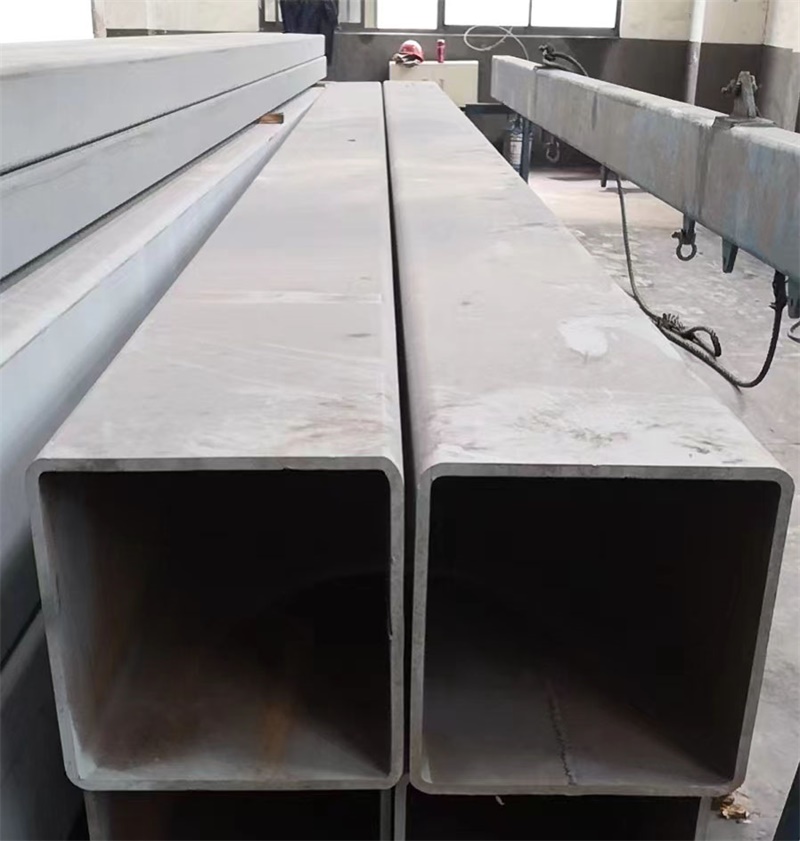

- Q235B方管
Q235B方管作為建筑、機械及工程領(lǐng)域的基礎(chǔ)材料，其性能直接影響結(jié)構(gòu)安全與成本效益。
Q235B方管核心特性與應(yīng)用指南
Q235B方管作為建筑、機械及工程領(lǐng)域的基礎(chǔ)材料，其性能直接影響結(jié)構(gòu)安全與成本效益。以下從材料特性、應(yīng)用場景、選型標準及施工注意事項四方面展開分析。
一、Q235B方管核心參數(shù)解析
1. 材質(zhì)標準與化學(xué)成分
執(zhí)行標準：GB/T 700-2006(碳素結(jié)構(gòu)鋼)
化學(xué)成分(質(zhì)量分數(shù))：
| 元素 | C（碳） | Si（硅） | Mn（錳） | P（磷） | S（硫） |
|---|---|---|---|---|---|
| 含量范圍 | ≤0.22% | ≤0.35% | 0.30-0.70% | ≤0.045% | ≤0.045% |
特性：低碳含量保證焊接性，錳元素提升強度，磷硫含量控制避免冷脆性。
2. 力學(xué)性能
| 指標 | 數(shù)值 | 意義 |
|---|---|---|
| 屈服強度（σs） | ≥235MPa | 結(jié)構(gòu)承載能力基準值 |
| 抗拉強度（σb） | 370-500MPa | 斷裂前***大承受應(yīng)力 |
| 伸長率（δ5） | ≥26% | 塑性變形能力，影響抗震性能 |
| 沖擊韌性（AKV） | ≥27J（-20℃） | 低溫抗脆斷能力 |
3. 規(guī)格范圍
邊長：20mm×20mm至500mm×500mm(常用規(guī)格：40×40、50×50、100×100)
壁厚：1.5mm至20mm(經(jīng)濟性壁厚：3-8mm)
長度：6m、9m、12m(可定制)
二、Q235B方管應(yīng)用場景與選型建議
1. 典型應(yīng)用場景
| 領(lǐng)域 | 具體應(yīng)用 | 關(guān)鍵需求 |
|---|---|---|
| 建筑結(jié)構(gòu) | 鋼結(jié)構(gòu)廠房、橋梁、塔架 | 強度高、焊接性好 |
| 機械制造 | 設(shè)備框架、輸送機支架 | 成本低、加工方便 |
| 農(nóng)業(yè)設(shè)施 | 溫室大棚骨架、養(yǎng)殖圍欄 | 耐腐蝕性要求低、輕量化 |
| 市政工程 | 護欄、廣告牌支架 | 抗風(fēng)壓、易安裝 |
2. 選型核心指標
承載需求：
靜載結(jié)構(gòu)(如倉庫貨架)：邊長≥50mm，壁厚≥3mm
動載結(jié)構(gòu)(如起重機軌道)：邊長≥100mm，壁厚≥8mm
環(huán)境適應(yīng)性：
潮濕環(huán)境(如沿海地區(qū))：建議鍍鋅處理(鹽霧試驗≥500小時)
腐蝕性環(huán)境(如化工區(qū))：改用Q345B或不銹鋼方管
成本優(yōu)化：
跨度≤6m：優(yōu)先選40×40×3mm方管(單位承載成本***低)
跨度6-12m：推薦80×80×4mm方管(性價比***優(yōu))
三、Q235B方管施工注意事項
1. 加工與焊接
切割：
機械切割(鋸床/等離子切割)優(yōu)于火焰切割(避免熱影響區(qū)脆化)
切割面粗糙度≤Ra12.5μm，減少應(yīng)力集中
焊接：
焊條型號：E43系列(匹配Q235B強度)
焊接參數(shù)：電流120-180A，電壓22-28V，速度15-20cm/min
焊后處理：400℃去應(yīng)力退火(消除殘余應(yīng)力，防止變形)
2. 防腐與安裝
防腐處理：
短期防護：噴涂環(huán)氧富鋅底漆(干膜厚度≥60μm)
長期防護：熱鍍鋅(鋅層厚度≥65μm，壽命延長5-10倍)
安裝規(guī)范：
螺栓連接：扭矩值符合GB/T 3098.1(M12螺栓扭矩80-100N·m)
焊縫檢查：超聲波探傷(UT)檢測焊縫內(nèi)部缺陷(合格率≥95%)
四、Q235B方管與其他材質(zhì)對比
| 對比項 | Q235B方管 | Q345B方管 | 不銹鋼方管（304） |
|---|---|---|---|
| 屈服強度 | ≥235MPa | ≥345MPa | ≥205MPa |
| 成本 | ★★★☆☆（低） | ★★★★☆（中） | ★★★★★（高） |
| 耐腐蝕性 | ★☆☆☆☆（差） | ★☆☆☆☆（差） | ★★★★★（優(yōu)） |
| 適用場景 | 普通建筑、機械 | 高層建筑、橋梁 | 食品設(shè)備、沿海工程 |
選型建議：
預(yù)算有限且無特殊要求 → Q235B方管
高強度需求 → Q345B方管
腐蝕性環(huán)境 → 不銹鋼方管
五、常見問題與解決方案
| 問題 | 原因 | 解決方案 |
|---|---|---|
| 焊接裂紋 | 焊材不匹配或冷卻過快 | 改用E43焊條，焊后緩冷至150℃以下 |
| 局部變形 | 切割熱影響或吊裝不當(dāng) | 切割后校直，吊裝采用4點平衡法 |
| 鋅層脫落 | 鍍鋅前除銹不徹底 | 噴砂處理至Sa2.5級，鍍鋅溫度≥450℃ |
| 承載不足 | 規(guī)格選型偏小 | 重新核算荷載，更換更大規(guī)格方管 |
六、總結(jié)與推薦
核心優(yōu)勢：
性價比高(成本僅為不銹鋼的1/3)
加工性能好(可焊接、彎曲、沖孔)
供貨周期短(常規(guī)規(guī)格現(xiàn)貨充足)
選型原則：
靜態(tài)荷載：邊長=跨度/20，壁厚=邊長/20
動態(tài)荷載：邊長=跨度/15，壁厚=邊長/15
替代方案：
輕量化需求：改用鋁合金方管(密度僅為Q235B的1/3)
高溫環(huán)境：選用Q355NH耐候鋼方管(600℃下強度保留率≥60%)
通過科學(xué)選型與規(guī)范施工，Q235B方管可滿足80%以上常規(guī)工程需求，實現(xiàn)“安全可靠、經(jīng)濟高效”的目標。
